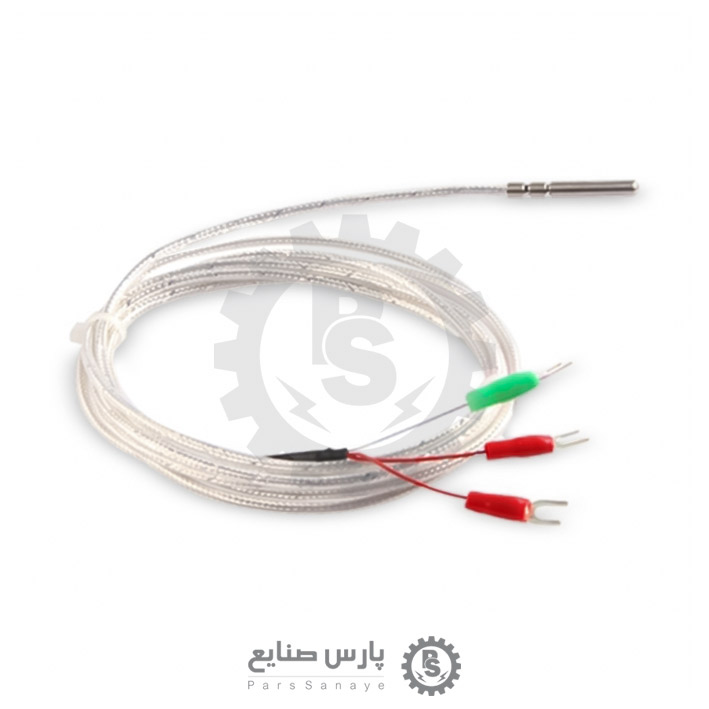

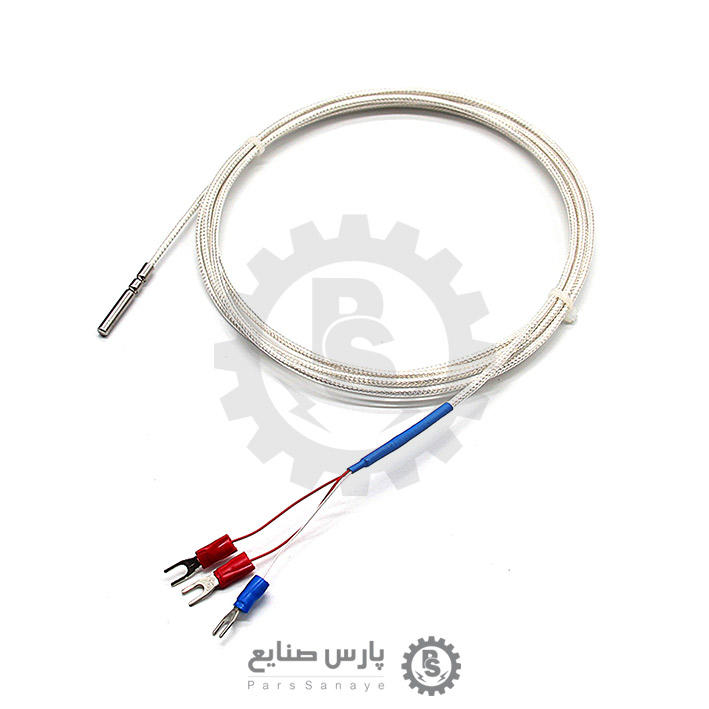

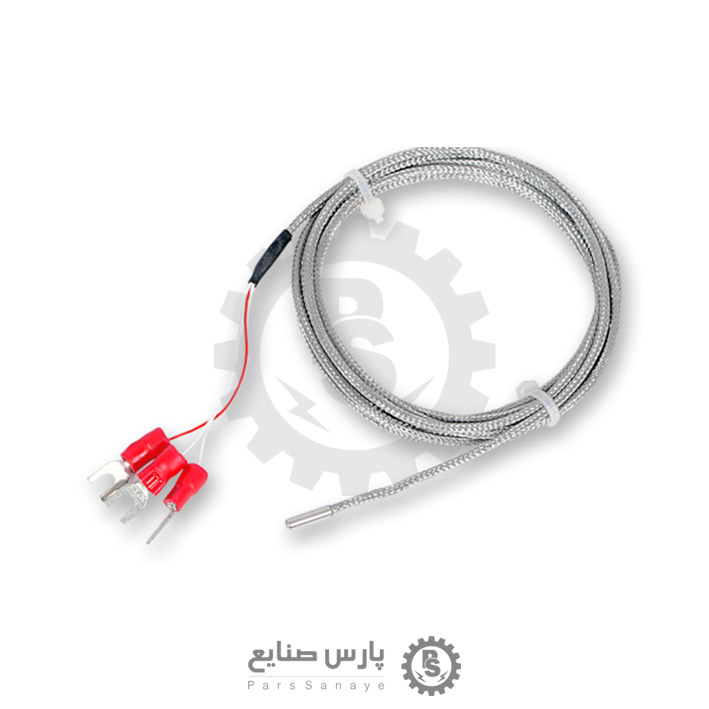

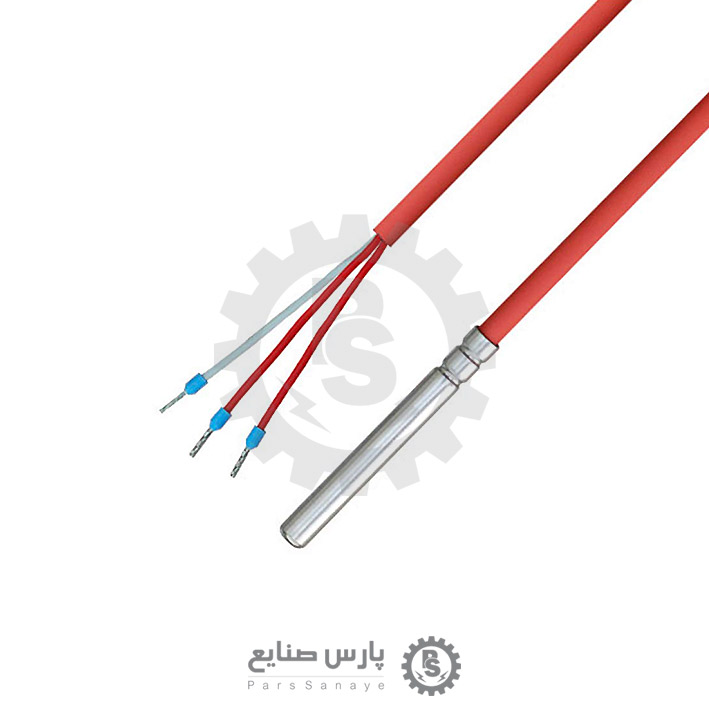

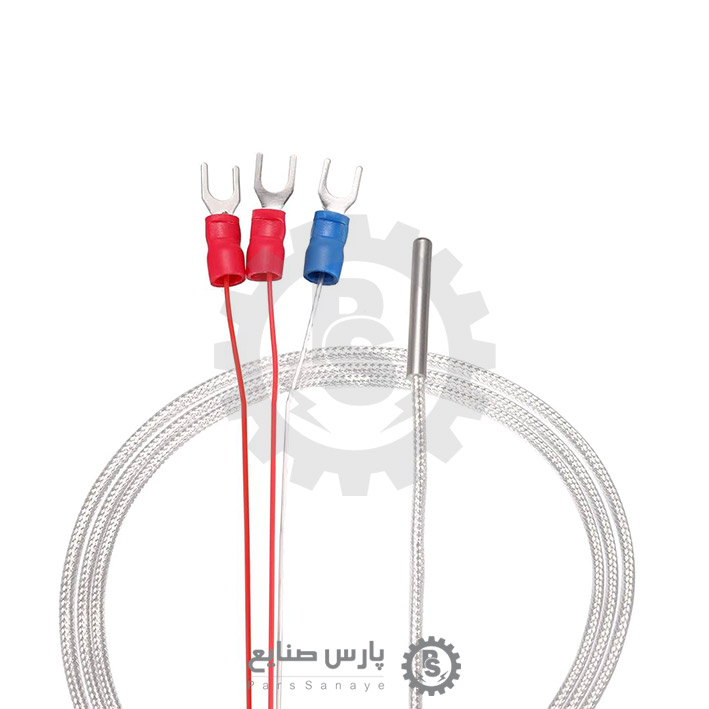

سنسور PT100 سه سیمه

سنسور PT100 سه سیمه یک نوع سنسور مقاومتی بوده که با تغییرات دما، میزان مقاومتش تغییر می کند. بهترین ابزار اندازه گیری دما، سنسور دمای RTD پلاتینی مخصوصا مدل PT100 آن می باشد. در این سنسور دما، دو سیم به یک سر حسگر دمای مثاومتی (PT100) متصل می شود و یک سیم به سر دیگر آن وصل می شود. به این نوع اتصال و تعداد سیم، سیستم سه سیمه می گویند.

سنسور دما PT100 به نسبت اکثر سنسورهای دما مانند NTC و PTC بسیار دقیق تر و پایدارتر می باشد. این سنسور دما از مقاومت یک نوار کوچک از جنس پلاتین با مقاومت 100 اهم در دما 0 درجه سانتیگراد تشکیل شده است.  ویژگی خاص آن هم پایداری طولانی مدت، دقت بالا و تکرارپذیری آن می باشد. استفاده از سیم های PTFE با کیفیت بالا در سنسور دما، امکان جلوگیری از تداخل را بالا می برد.

مزایای سنسور PT100 سه سیمه

• دقت و پایداری بالا
• تکرار پذیری بالا
• انتقال با پل وتستون
• مقاوم در برابر آلودگی
• دارای مدار سه سیمه
• نیاز به یکی بودن مقاومت سیم ها
• حساسیت و سرعت بالا در اندازه گیری دما
• برای دماهای بین 50- تا 250+ درجه سانتیگراد
• کابل اتصال از جنس سیلیکون، با روکش فلزی، PVC یا PTFE

کاربرد سنسور دمای PT100 سه سیمه

• خط لوله
• کانتینر ها
• سطح جامد
• سطح انتهایی
• صنایع فرآیندی
• صنایع آزمایشگاهی
• فرستنده های دما
• کنترل کننده های دما
• نمایشگرهای پنل

ویژگی های سنسور PT100 سه سیمه

خطی بودن: سنسور دما PT100 سه سیمه در محدوده دمایی خود، خطی بودن عالی را به نمایش می گذارد. همچنین سیگنال خروجی با دمای اندازه گیری شده، یکی می باشد. دقت اندازه گیری دما را بالا می برد و فرآیند کالیبراسیون را آسان می کند.

پایداری و دقت بالا: سنسور مقاومتی PT100 سه سیمه به دقت خیلی زیاد خود معروف می باشند به دلیل استفاده از پلاتین در سنسور، خوانش مطمئن و مداوم اندازه گیری دما را تضمین می کند.

مقاوم در برابر خوردگی: این مدل سنسور دما از جنس پلاتین بوده و به طور ذاتی در برابر آلودگی و خوردگی مقاوم می باشد. به همین دلیل به راحتی در محیط های صنعتی، محیط های شیمیایی و مرطوب، ذرات معلق یا رطوبت از دقت و عملکرد آن نمی کاهد.

محدوده دمایی وسیع: برای اندازه گیری دمای طیف وسیعی از دماها، انتخاب سنسور دمای مقاومتی PT100 سه سیمه گزینه مناسبی است. داده های خروجی این سنسور دما در شرایط مختلف محیطی، مطمئن می باشد.

پایداری طولانی مدت: این ابزار به نسبت دیگر حسگرهای دمایی مانند ترموکوپل، دچار رانش کمتر در طول گذشت زمان دارد. همین ویژگی باعث عملکرد مطمئن و پایداری طولانی مدت سنسور PT100 را تضمین می کند. همچنین نیاز به نگهداری و کالیبراسیون مجدد را بسیار کاهش می دهد.

تغییر بسیار جزئی در مقاومت در یک سنسور دمای RTD با تغییر دمای قابل توجهی همراه است. به همین دلیل اگر مقاومت سیم رابط را مد نظر نگیریم، امکان دارد دمای اندازه گیری شده، اشتباه باشد. در بیشتر کاربردهای عملی، مخصوصا مواردی که نیاز به دقت بالا دارد؛ ممکن است یک سنسور دمای دو سیمه به دلیل این اختلال در مقاومت سیم گزینه مناسبی نباشد.

بنابراین سنسور دمای PT100 سه سیمه برای جبران مقاومت مورد نیاز، گزینه درستی می باشد. البته برای کاربردهایی که نیازی به دقت بالایی ندارند و هزینه ی سنسور پایین مدنظر دارند، سنسور دمای PT100 دو سیمه انتخاب خوبی می باشد.
