ترموستات آتونیکس TC4Y
ترموستات آتونیکس TC4Y یکی از انواع کنترل کننده های دما با ویژگی ورودی انواع مختلف سنسور مانند RTD و ترموکوپل می باشد. این مدل کنترلر دارای نوع نمایشگر تکی با الگوریتم کنترل PID بوده که نمونه برداری از دما با سرعت بالای 100 میلی ثانیه انجام می شود. در کنترلر مدل TC4Y آتونیکس دو نوع خروجی بوده که یکی رله داخلی یا یکی خروجی SSR، که مخاطب می تواند کنترل فاز و کنترل چرخه با خروجی درایو SSR را انتخاب نماید.
مزایای دیگر این مدل ترموستات افزایش چشمگیر دید با کمک از قسمت نمایشگر عریض می باشد. به دلیل داشتن ابعاد جع و جور در سایز 36*72، این دستگاه را می توان در پنل کنترل به راحتی جانمایی کرد. از دیگر امکانات آن می توان به قابلیت نمایش انحراف SV/PV اشاره کرد. دکمه های کنترلر شامل: MD (حالت)، یک فلش بالا و یک فلش پایین هستند.
ویژگی ترموستات آتونیکس TC4Y
- طراحی جمع و جور
- دارای 2 خروجی رله و SSR
- امکان نظارت و تنظیم سریع دما
- بازگشت اختلاف دما برای کنترل
- محافظت در برابر تأخیر کمپرسور
- سیکل نمونه برداری کنترلر: 100 میلی ثانیه
- حالت خروجی سرمایش و گرمایش (اختیاری)
- تنظیم حد بالا و پایین دما برای پیشگیری از سوء استفاده توسط افراد غیر مجاز

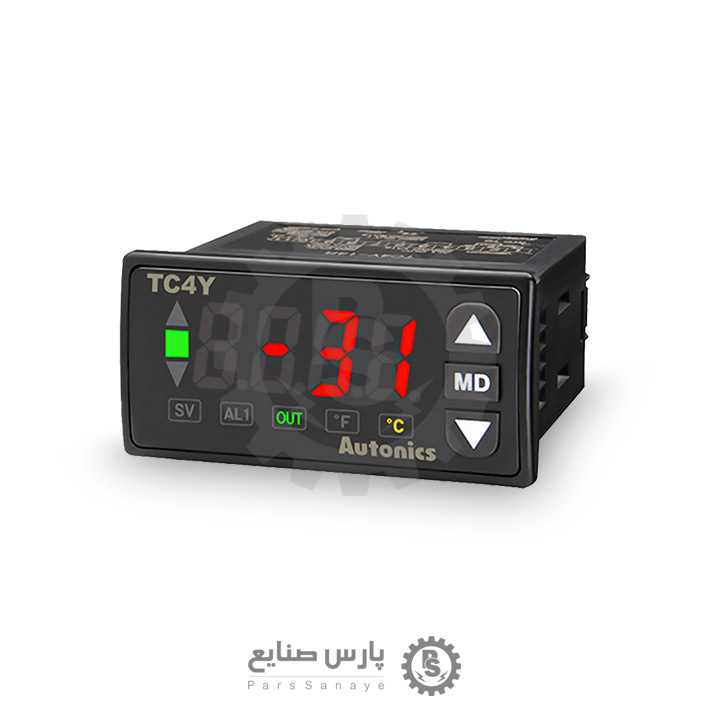

اجزای پنل جلویی کنترلر مدل TC4Y
- نشانگر AL1: وقتی هشدار 1 فعال است، روشن می شود.
- نشانگر OUT: وقتی خروجی کنترل فعال است، روشن می شود.
- نشانگرهای °F/°C: واحد دمای انتخاب شده را نشان می دهد.
- دکمه های بالا/پایین: برای تنظیم مقادیر پارامتر استفاده می شود.
- صفحه نمایش PV: مقدار فرآیند فعلی (مثل دما) را نمایش می دهد.
- دکمه MD (حالت): برای پیمایش در گروه های پارامتر و تأیید تنظیمات استفاده می شود.
- نشانگر SV: وقتی مقدار تنظیم شده نمایش داده می شود یا در حال تنظیم است، روشن می شود.
مراحل نصب و راه اندازی ترموستات آتونیکس TC4Y

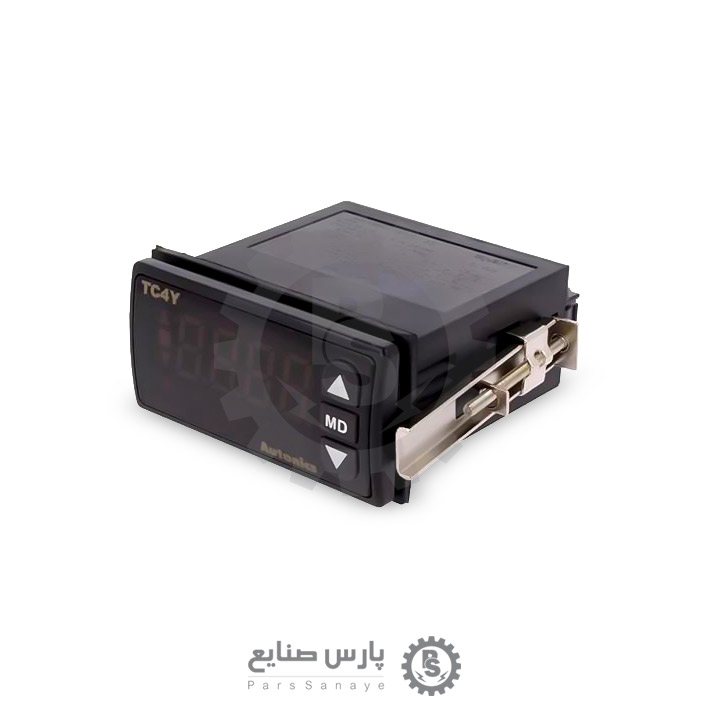

1- این مدل ترموستات آتونیکس مخصوص نصب بر روی پنل طراحی و ساخته شده است. طراحی خاص آن به گونه ایست که فضای کافی برای اتصالات سیم کشی و تهویه را به کاربران تضمین می کند. مهم ترین نکته قبل از نصب این کنترلر دما این است که باید از نصب در محیط هایی که دارای گرد و غبار، منابع گرما یا رطوبت می باشند، خودداری شود.

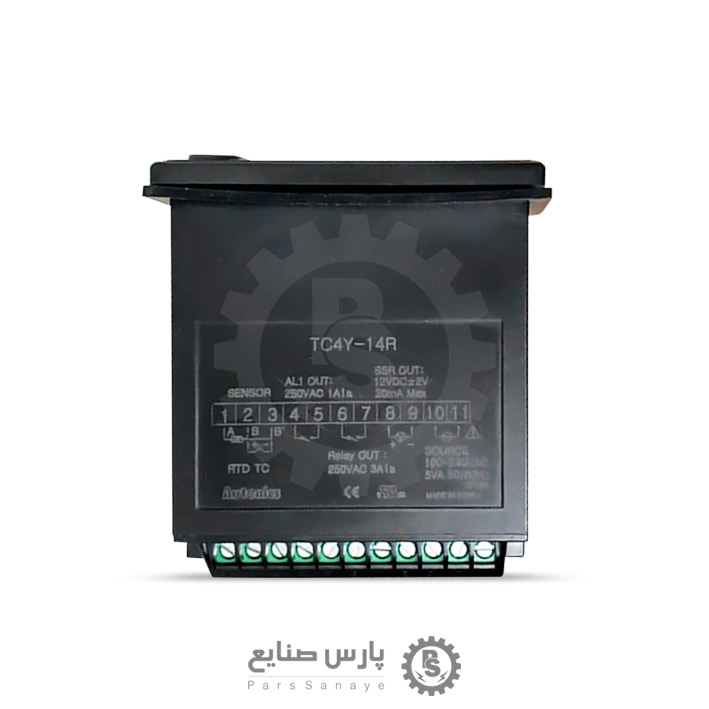

2- برای اتصالات دقیق به نمودار سیم کشی کنار دستگاه یا درب مشخصات فنی کامل مراجعه کنید. حتما قبل از سیم کشی نهایی، از قطعی برق اطمینان حاصل نمایید.
3- ولتاژ مناسب برای منبع تغذیه این دستگاه 220 ولت AC متناوب را به ترمینال های برق تعیین شده وصل کنید.
4- سنسور دمای خود (مثل ترموکوپل یا RTD) را به ترمینال های ورودی وصل نمایید. نکته مهم در این بخش اطمنیان از قطبیت صحیح ترموکوپل ها می باشد.
5- بار را به ترمینال های خروجی کنترل رله وصل کنید. (انتخابی)
5- ورودی رله حالت جامد (SSR) را به ترمینال های خروجی SSR وصل کنید. (انتخابی)
6- در صورت استفاده، دستگاه های آلارم را به ترمینال های خروجی آلارم وصل کنید. (اختیاری)
نکته مهمی که کاربران باید به آن توجه کننده، نحوه ی سیم کشی می باشد.به این دلیل که سیم کشی نادرست می تواند باعث آسیب به دستگاه یا تجهیزات متصل شود. در انتهای نصب و قبل از شروع کار دستگاه، اتصالات را مجدد بررسی نمایید.
خرید ترموستات آتونیکس TC4Y
برای تهیه این محصول پرکاربرد که به نظارت و کنترل دما کمک می کند، به گروه صنعتی پارس صنایع مراجعه نمایید. این مدل ترموستات Autonics بهترین گزینه برای کاربردهای فرآیند صنعتی می باشد. متقاضیانی که نیازمند تکمیل محصولات خود از قبیل خرید ترموکوپل، سنسور دما و دیگر محصولات حرارتی می باشند، می توانند با کارشناسان ما تماس بگیرند.
کاتالوگ ترموستات آتونیکس مدل TC4Y
برای مشاهده کاتالوگ مشخصات فنی این مدل ترموستات دیجیتال آتونیکس بر روی دکمه ی زیر، کلیک نمایید. برای دریافت این کاتالوگ کنترلر دما می توانید، آن را دانلود نمایید.
