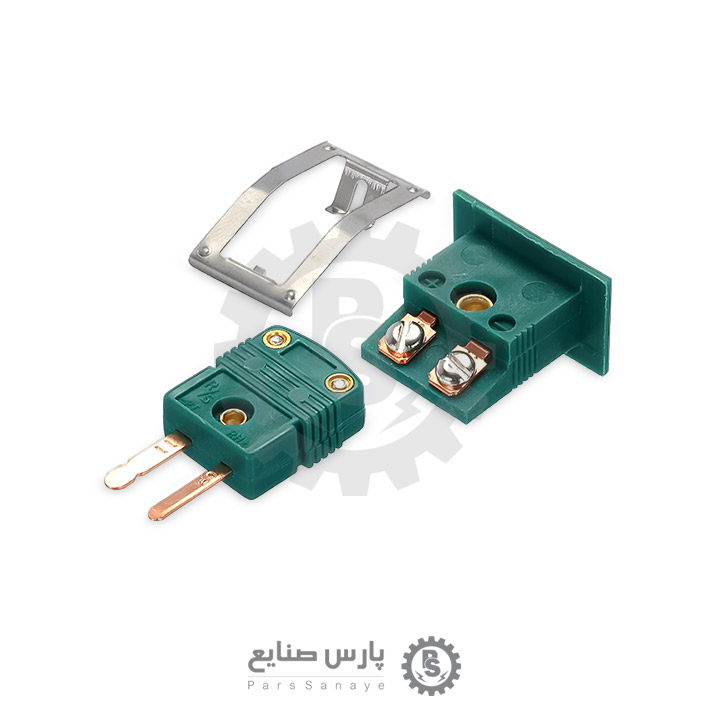

سوکت ترموکوپل تیپ R/S کوچک
برای اتصال مدار جفت گرمایی دماهای بالا، از سوکت ترموکوپل تیپ R/S کوچک استفاده می شود. نحوه ی طراحی دوشاخه های خطی و پین های مناسب آن برای تماس درست و بدون اختلال می باشد. همچنین دارای کیفیت بالا در بدنه و دوشاخه های خود بوده و در برابر ضربه مقاومت بالایی دارد.
این تیپ کانکتور ترموکوپل با ابعاد اتصال مینیاتوری با دو شاخک تخت و مشخصات سیم رابط ترموکوپل تیپ R و S مطابقت دارد. این دو تیپ جفت گرمایی از آلیاژ پلاتین ساخته شده اند و از ترکیپ مس-نیکل و کنستانتان برای سیم های رابط یا اتصال استفاده می شود. به دلیل یکی بودن آلیاژ در دوشاخه ها و سیم رابط، باعث ایجاد یک اتصال باکیفیت و بادوام می شود.
ویژگی سوکت ترموکوپل تیپ R/S کوچک
- دقت و دوام بالا
- دارای ابعاد کوچک (مینیاتوری)
- بدنه سوکت از مواد عایق با کیفیت بالا
- اتصالات ساخته شده از مس-نیکل و کنستانتان
- مناسب برای استفاده برای ترموکوپل تیپ S و R
- ساخته شده مطابق با استانداردهای بین المللی
- مناسب برای کاربردهای قابل حمل و نصب در تابلوها
- دارای دو جایگاه فلزی در سوکت مادگی و دو شاخه فلزی در سوکت نری
نحوه ساخت کانکتورهای ترموکوپل
کانکت های جفت گرمایی در کانکتور باید دقیقا با آلیاژ سیم های سربی تیپ ترموکوپل مطابقت داشته باشند. اگر سوکت ترموکوپل دمای یکنواختی را حفظ نکند، آلیاژهای درجه ترموکوپل که در نقاط تماس گنجانده شده اند، EMF های (میدان الکتریکی و مغناطیسی) ناخواسته را از بین می برند. در واقع یک اثر ترموالکتریک هنگامی رخ می دهد که دو ماده رسانا با هم تماس پیدا کنند و یک اتصال حرارتی تشکیل دهند. آلیاژهای فلزی به دلیل توانایی شان در ایجاد اتصال مناسب، برای استفاده در ساخت ترموکوپل مناسب هستند.
نکات مهم در انتخاب تیپ کانکتور ترموکوپل
- قیمت مناسب
- پایداری طولانی مدت
- میزان تحمل دمای بالا
- سازگاری با ابزار دقیق موجود
- حداکثر حساسیت در محدوده عملیاتی
- انتخاب جنس بدنه:
- سرامیک ها (مخصوص جفت های گرمایی ساخته شده از سرامیک)
- ترموست ها (مقاومت بالا در برابر ضربه به نسبت جنس سرامیک)
- ترموپلاستیک ها (رایج ترین متریال برای کانکتورهای ترموکوپل)
خرید سوکت ترموکوپل تیپ R/S کوچک
برای تهیه این تیپ کانکتور جفت گرمایی مناسب دماهای بالا به گروه صنعتی پارس صنایع مراجعه نمایید. متقاضیانی که نیازمند مشاوره قبل از خرید می باشند با کارشناسان ما تماس بگیرند. در مجموعه ما سوکت رابط های برند امگا را ارائه می دهیم. این برند باکیفیت ترین و بادوام ترین کانکتورهای ترموکوپل را ارائه می دهد.
