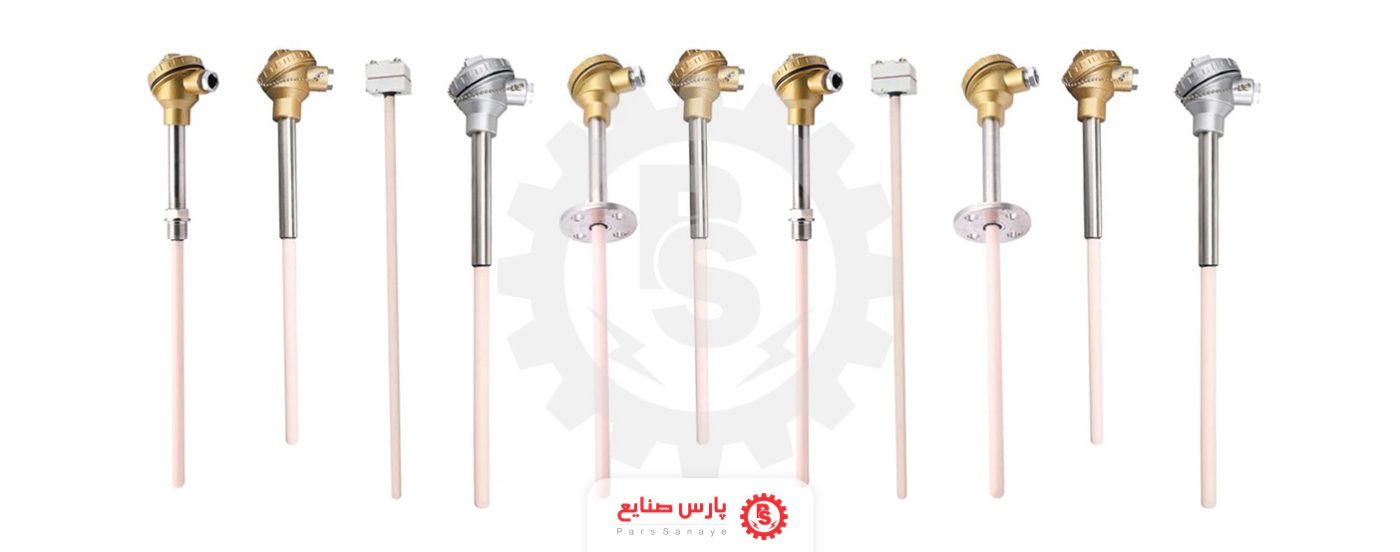

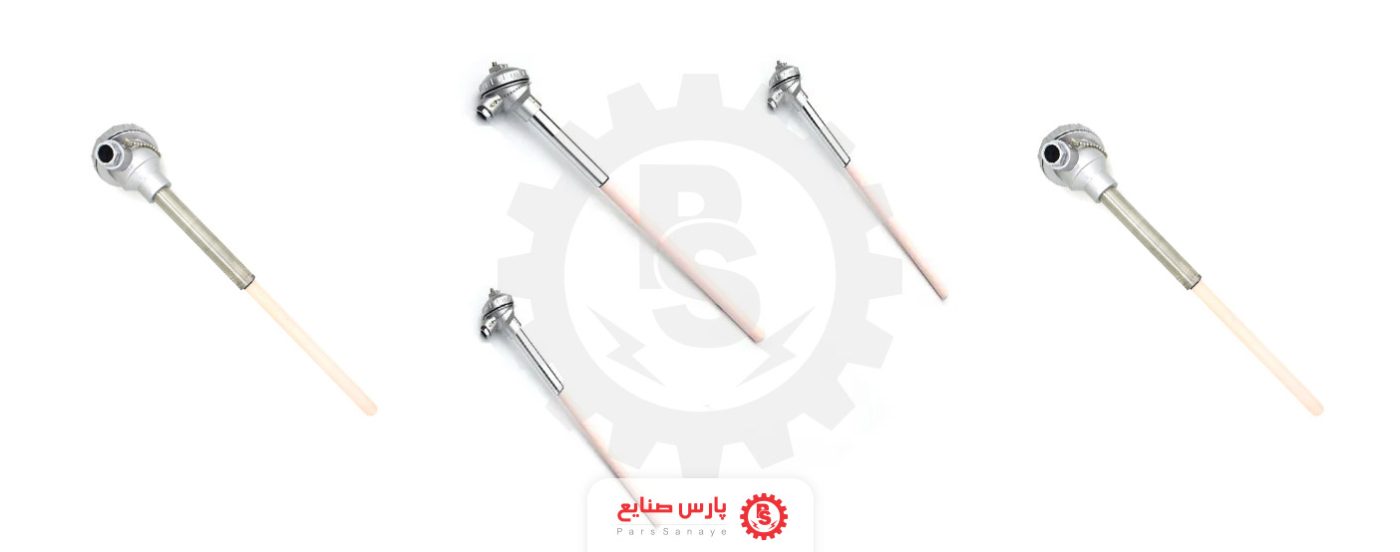

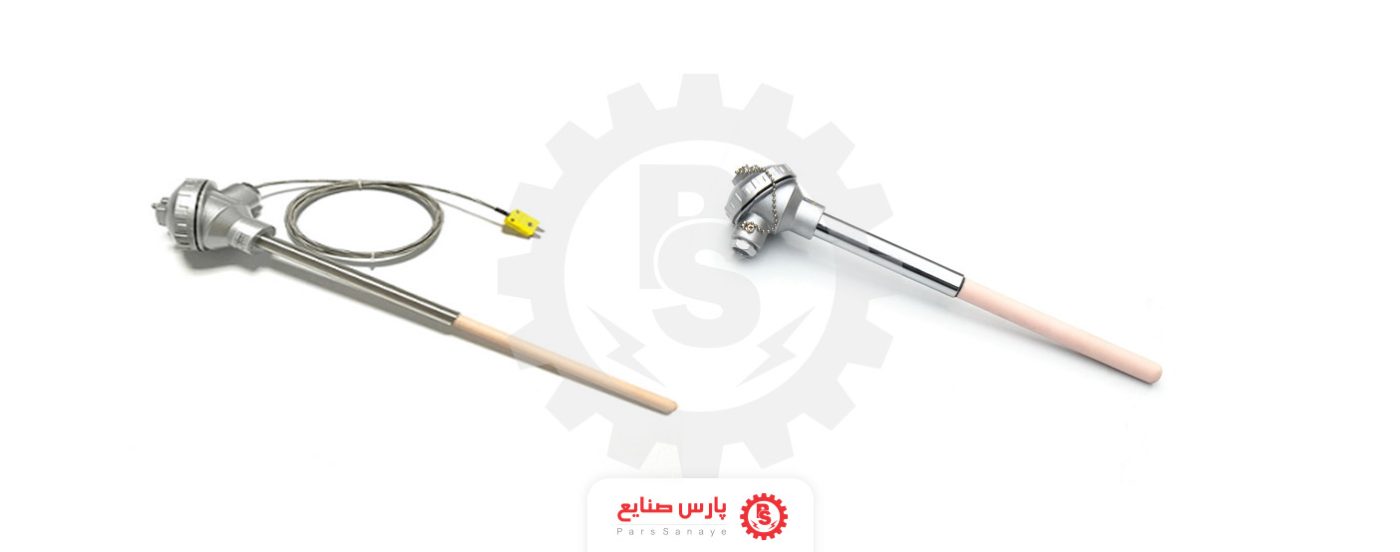

ترموکوپل تیپ R

در کاربردهای صنعتی و علمی با دمای بسیار بالا از ترموکوپل تیپ R استفاده می شود. ترموکوپل تایپ R از نظر عملکرد بسیار شبیه به تایپ S است. گاهی اوقات به دلیل دقت و پایداری بالا در کاربردهای با دمای پایینتر استفاده می شود.

تیپ R خروجی کمی بالاتر و پایداری بهتری نسبت به ترموکوپل تیپ S دارد. این نوع ترموکوپل درصد رودیوم بالاتری نسبت به تیپ S دارد که آن را گرانتر می کند.

عملکرد ترموکوپل تیپ R

این تیپ از جفت های گرمایی بسیار پایدار هستند، اما اتمسفرهای احیا کننده به ویژه آسیب رسان هستند. تیپ R باید با یک لوله سرامیکی آب بند شود. همچنین یک لوله ثانویه از جنس آلومینا، پرسلان آلومینیمی، کاربید سیلیکون یا لوله بیرونی فلزی، بسته به شرایط موجود محافظت شود.

جفت گرمایی تایپ R می تواند 15% میلی ولت بیشتر از تایپ S ارائه دهد. ترموکوپل های تایپ R تا دمای 1480+ درجه سانتیگراد قابل استفاده هستند.

به طور کلی، ترموکوپل هایی که از پلاتین در ترکیب با آلیاژهای پلاتین-رودیوم، طلا یا پالادیوم استفاده می کنند، از بین انواع مختلف، بیشترین قابلیت تکرارپذیری را دارند. آن ها در برابر اکسیداسیون در هوا مقاوم هستند و به دلیل نقاط ذوب بالا، می توانند تا دماهای بسیار بالا مورد استفاده قرار گیرند.

مزایای جفت گرمایی تیپ R

• قابل استفاده در دماهای بسیار بالا
• مقاومت در برابر اکسیداسیون و مواد شیمیایی خورنده
• به عنوان سنسور دمای مرجع استفاده می شود.
• دقت بالا، تغییرات بسیار کم بین محصولات، و پایدار در اتمسفر کاربرد

معایب تیپ R

این تیپ ترموکوپل ها باید از معرض قرار گرفتن در بخارات فلزی و غیرفلزی محافظت شوند. همچنین برای قرار دادن مستقیم در لوله های محافظ فلزی مناسب نیستند. قرارگیری طولانی مدت در معرض دمای بالا نیز باعث رشد دانه بر روی بدنه ترموکوپل می شود.

این دانه ها می تواند منجر به خرابی مکانیکی و رانش کالیبراسیون منفی ناشی از نفوذ رودیوم به پایه پلاتین خالص و همچنین تبخیر رودیوم شود. این نوع کاربردهای مشابه تیپ S دارد، اما با آن قابل تعویض نیست.

خرید ترموکوپل تیپ R

گروه صنعتی پارس صنایع تولید و عرضه کننده انواع تیپ ترموکوپل، المنت، RTD، ترانسمیتر دما و جرقه زن می باشد.

برای خرید محصول خود و مشاوره تخصصی می توانید با کارشناسان حرفه ای مجموعه تماس بگیرید.

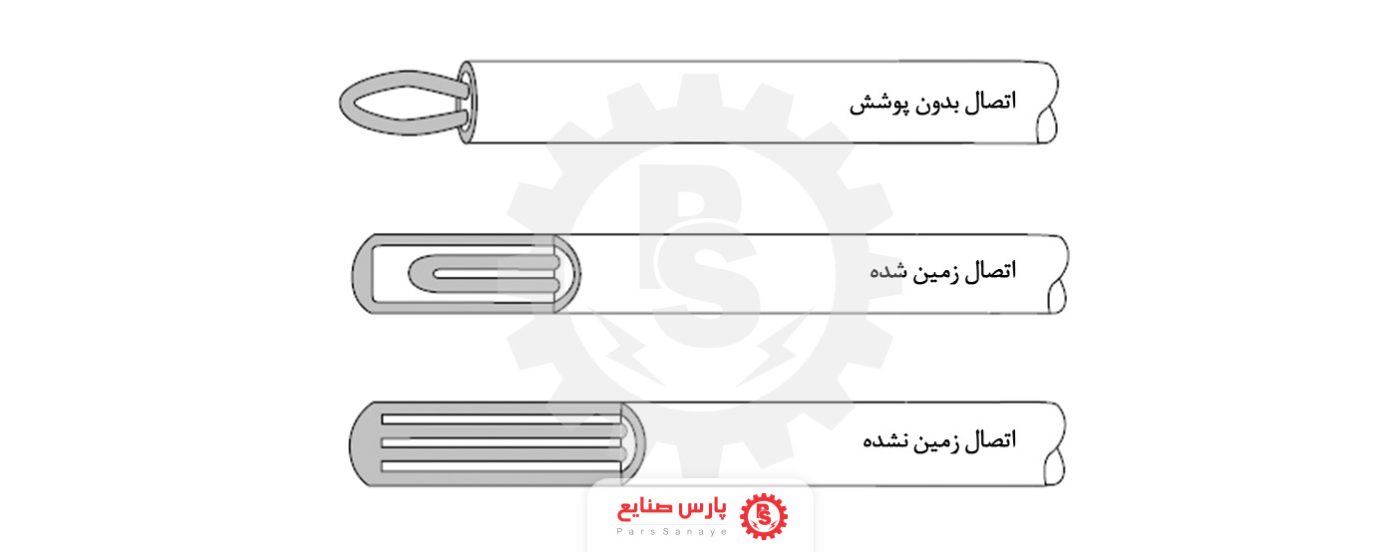

اتصالات ترموکوپل تیپ R

این تیپ ترموکوپل در سه روش اتصال به محل مورد نظر متصل می شود. در ادامه به طور کامل با هر کدام از روش های اتصال ترموکوپل تیپ R آشنا می شوید

ترموکوپل های بدون پوشش (Exposed Thermocouples)

هنگامی که سیم های یک ترموکوپل به هم جوش داده شده و مستقیما وارد فرآیند شوند، به آن اتصال بدون پوشش می گویند. همچنین مستقیما وارد فرآیند نیز شوند. زمان پاسخ بسیار بالایی دارند، اما سیم های ترموکوپلِ بدون پوشش، بیشتر مستعد خوردگی و تخریب هستند. مگر اینکه کاربرد شما به اتصالات بدون پوشش نیاز داشته باشد، این مدل توصیه نمی شود.

اتصال زمین شده (Grounded Thermocouple)

رایج ترین نوع اتصال مدل زمین شده است. یک ترموکوپل هنگامی اتصال زمینی می شود که هر دو سیم ترموکوپل و غلاف آن همگی به هم جوش داده شوند تا یک اتصال در نوک پراب تشکیل دهند.

این نوع اتصال زمان پاسخگویی بسیار بالایی دارد. زیرا ترموکوپل مستقیما با غلاف تماس برقرار می کند و به گرما اجازه می‌دهد به راحتی منتقل شود. مهمترین معایب این نوع اتصال این است که ترموکوپل بیشتر در معرض تداخل الکتریکی قرار دارد. به این خاطر است که غلاف اغلب با محیط اطراف در تماس بوده و مسیری را برای تداخل فراهم می کند.

اتصال زمین نشده (Ungrounded Thermocouple)

یک ترموکوپل زمانی اتصال زمین نشده است که سیم های ترموکوپل به هم جوش داده شوند، اما از غلاف عایق بندی شده باشند. سیم ها اغلب توسط عایق معدنی از هم جدا می شوند.

اندازه گیری دما و هادی ترموکوپل تیپ R

یک مدار ترموکوپل تیپ R شامل دو اتصال آلیاژی، رابط های سیمی و یک دستگاه اندازه گیری ولتاژ است. زمانی که دو محل اتصال ترموکوپل، دماهای متفاوتی داشته باشند؛ جریان قابل اندازه گیری از مدار عبور خواهد کرد. بدلیل اینکه اندازه گیری دما نسبی بوده، برای محاسبه دمای دقیق باید یکی از دماها مشخص باشد.

هادی های ترموکوپل در اندازه های مختلفی تولید و عرضه می شوند. هرچه اندازه گیج بزرگتر باشد، پایداری و عمر عملیاتی آن بیشتر است. برعکس، اندازه گیج کوچکتر پاسخ سریع تری خواهد داشت، اما ممکن است پایداری یا عمر عملیاتی مورد نیاز را ارائه ندهد. هرچه اندازه گیج بزرگتر باشد، ترموکوپل جرم حرارتی بیشتری خواهد داشت و به همان نسبت پاسخ آن کاهش می یابد.
