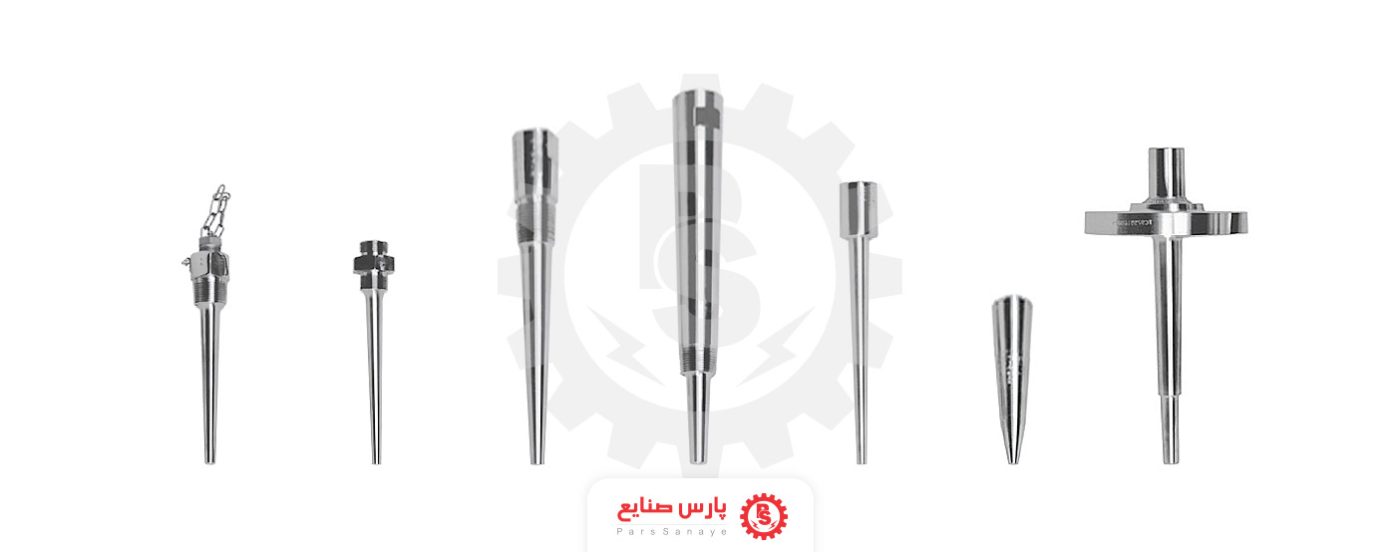

ترموول کونیک

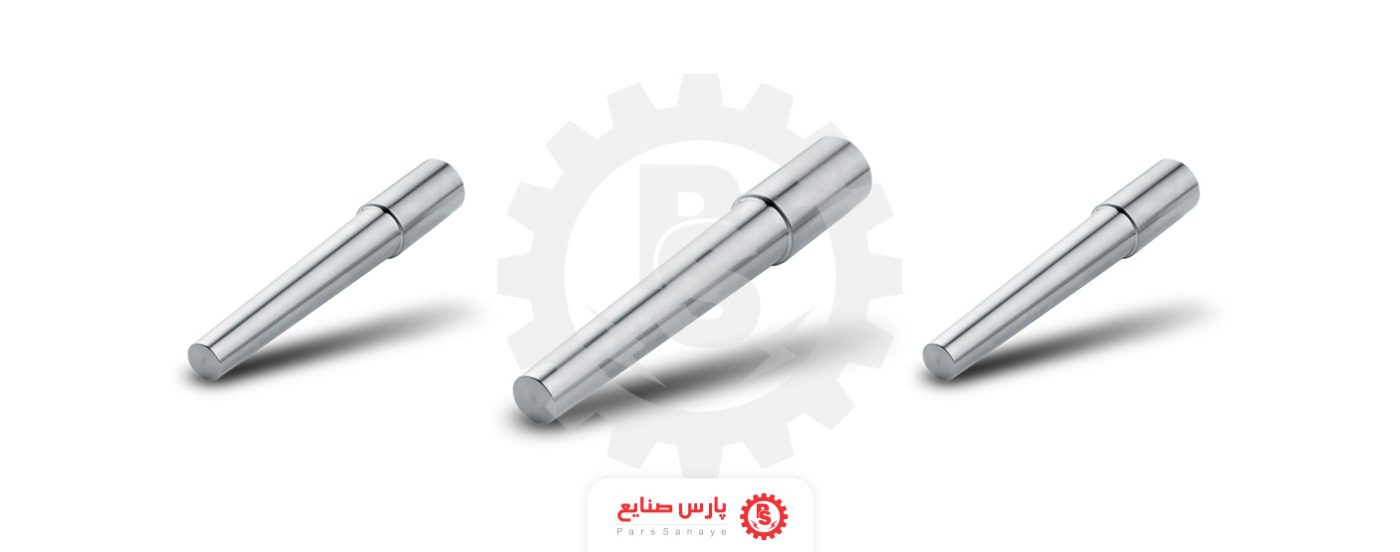

ترموول کونیک ظاهر مخروطی شکل دارد که به همین منظور به آن ها ترموول مخروطی نیز گفته می شود. این ترموول ها برای محافظت از ابزار اندازه گیری در برابر خوردگی، فشار بالا یا سرعت سیال بالا استفاده می شوند.
همچنین برای امکان جداسازی ابزار اندازه گیری جهت کالیبراسیون مجدد یا تعویض بدون تأثیر بر سیستم فرآیند استفاده می شوند.
کاربرد ترموول کونیک
غلاف های کونیک که به شکل مخروطی خود مشخص می شوند؛ در کاربردهایی استفاده می شوند که محافظت از سنسورهای دما بسیار مهم است. به ویژه در محیط های خورنده یا فشار بالا کاربرد دارند. آن ها به عنوان مانعی بین حسگردما (مانند سنسورهای RTD یا ترموکوپل ها) و محیط فرآیند عمل می کنند. امکان حذف سنسور را بدون ایجاد وقفه در فرآیند یا ایجاد آلودگی نیز فراهم می کنند.
- ترموول های مدل کونیک برای محافظت از عناصر حرارتی در برابر آسیب مکانیکی و غوطه وری استفاده می شوند.
- این نوع غلاف امکان استفاده طولانی مدت از سنسور را فراهم می کند.
- این مدل ترموول ها زمانی استفاده می شوند که ترموول به دلیل فرآیندهای شدید، تحت فشار زیاد یا تنش های شیمیایی، فیزیکی و مکانیکی قرار می گیرد.
خرید ترموول کونیک
گروه صنعتی پارس صنایع تولید کننده و ارائه دهنده انواع ترموول، ترموکوپل، RTD، ترموستات و المنت می باشد.
برای ثبت سفارش و انتخاب بهترین مدل ترموول خود، می توانید با کارشناسان حرفه ای مجموعه تماس حاصل نمایید.
انواع اتصال ترموول مخروطی
با استفاده از انواع اتصال می توان غلاف کونیک را به انواع سنسور دما مانند ترمیستور، ترموکوپل و RTD متصل کرد. در زیر با انواع این اتصالات آشنا می شوید:
- اورینگ
- فلنج دار
- رزوه دار
- جوشی
اتصال اورینگ
این نوع اتصال ترموول مخروطی از یک اورینگ برای آب بندی داخل یک غلاف جوش داده شده به مخزن استفاده می شود.
اتصال فلنج دار
ساختار جوش دوگانه ترموول فلنج دار، اتصالات باز را هم از داخل و هم از خارج آب بندی می کند؛ تا از ورود مواد خورنده به شکاف ها جلوگیری شود.
اتصال رزوه دار
اتصالات رزوه دار از موادی ساخته می شوند که توانایی جوش داده شدن یا لحیم کاری را داشته باشند. همچنین استحکام بیشتری نیز ایجاد کنند.
اتصال جوشی
در فرآیندهایی که باید از ورود آلاینده های رزوه ها جلوگیری شود، مانند صنایع غذایی و دارویی، معمولا از اتصالات جوشکاری داخلی استفاده می شود.
نکات مهم در نصب ترموول
طول ترموول، فاصله از یکدیگر و محل قرارگیری آن ها از نکات بسیار مهم هنگام نصب این اتصالات محافظ می باشند؛ اما تنها موارد نیز نیستند. باید عوامل دیگر را نیز در نظر داشته باشید:
- نوع جریان: ضربانی است یا ثابت
- محیط فرآیند: مایع است یا گاز
- اندازه لوله: از کوچک (2 تا 4 اینچ) تا بزرگ (> 60 اینچ)
- فاصله از یکدیگر: فاصله از سایر ابزار یا اتصالات اندازه گیری باید در نظر گرفته شود.
- جریان دو فازی: مانند گاز و مایع، دو مایع مختلف، یک مایع و ذرات جامد، یا یک گاز و ذرات جامد است.
عوامل زیادی در انتخاب نوع، اندازه و محل صحیح ترموول کونیک نقش دارند. برای اطلاعات بیشتر در مورد اینکه کدام اتصال برای فرآیند و نیازهای خاص شما مناسب است، یا اینکه ترموول باید در کجای خط لوله نصب شود، با متخصصان اندازه گیری دما در گروه صنعتی پارس صنایع تماس بگیرید.
